Барьеры искрозащиты «ССОФТ:БИ»
Искробезопасность систем измерения, контроля, регулирования, сигнализации, аварийной защиты и управления технологическими процессами теплоэнергетического комплекса, металлургии, нефтегазовой, химической, нефтехимической, пищевой промышленности и других производств достигается использованием барьеров искрозащиты. Также их применение обуславливается наличием в месте установки датчиков взрывоопасных смесей газов, паров нефтепродуктов, а также соединений и композиций веществ.
Компания «Спецприборкомплектация» предлагает Вашему вниманию барьеры искрозащиты «ССфот:БИ» двух модификаций:
- Барьер искрозащиты «ССофт:БИ» - 2- 16 - 4К
- Барьер искрозащиты «ССофт:БИ» - 2 - 32 - 8К
Барьеры «ССфот:БИ» используются для искрозащиты сигнальных цепей двухпроводных датчиков с унифицированными выходными токовыми сигналами и дискретными сигналами в СИСТЕМАХ КОНТРОЛЯ И ЭЛЕКТРОАВТОМАТИКИ ВЗРЫВООПАСНЫХ ПРОИЗВОДСТВ. Применение барьеров «ССфот:БИ» позволяет существенно сэкономить пространство в шкафах автоматики и взрывонепроницаемых оболочках, что значительно СНИЖАЕТ СТОИМОСТЬ ОДНОЙ ЕДИНИЦЫ ИСКРОБЕЗОПАСНОЙ ЦЕПИ!

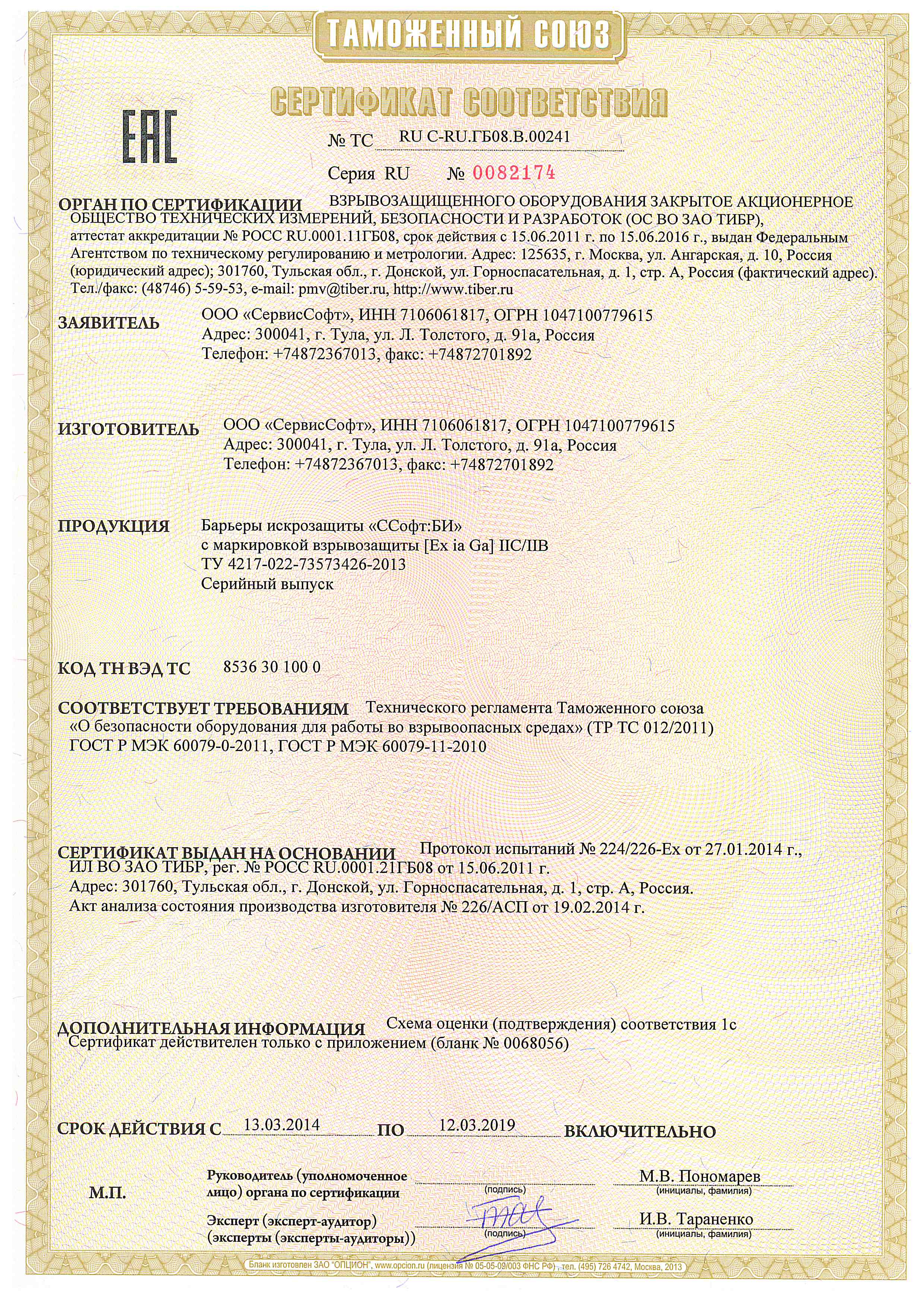

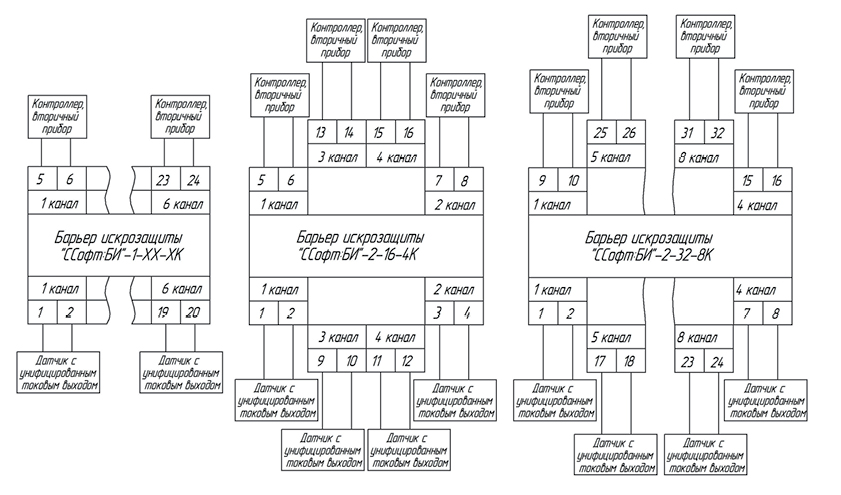

Барьеры предназначены для искрозащиты сигнальных цепей двухпроводных датчиков с унифицированным выходным сигналом 0-20 мА, 0-10 В постоянного тока или дискретным выходным сигналом, для передачи питания со стабилизированным искробезопасным напряжением датчиков и других устройств, для передачи сигналов стандартов RS232/RS422/ RS485 с обеспечением искробезопасности в системах контроля и электроавтоматики взрывоопасных производств.Барьеры являются пассивными, имеют гальваническую связь между входом и выходом и относятся к классу шунтдиодных барьеров с обязательным искрозащитным заземлением. Барьеры с входными искробезопасными электрическими цепями уровня взрывозащиты «ia» в подгруппах IIC, IIB, соответствуют требованиям ГОСТ Р МЭК 60079-0-2011, ГОСТ Р МЭК 60079-11-2010 и предназначены для установки за пределами взрывоопасных зон помещений и наружных установок.
|
Реализуемый уровень взрывозащиты |
[Ex ia Ga] IIC/IIB |
|
Количество каналов (зависит от модификации) |
4 8 |
|
Максимально выходное напряжение на искробезопасных входах, В, не более |
24 |
|
Максимально выходной ток в искробезопасной цепи, мА, не более |
100 |
|
Проходное сопротивление одной ветви барьера, Ом |
131±1 |
|
Степень защиты |
IP20 |
|
Рабочий диапазон температуры окружающей среды, ˚С |
-40…+60 |
|
Средний срок службы, лет не менее |
12 |
|
Средний срок сохраняемости барьера, лет |
3 |
|
Масса, кг, не более |
0,35 |
|

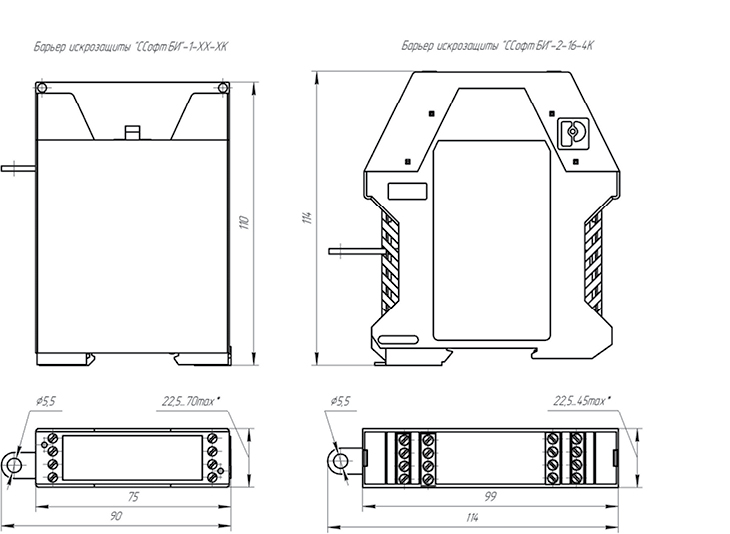

Габаритные размеры (ВхШхГ), мм 2-16-4К 2-32-8К |
114х22,5х114 114х45х114 |

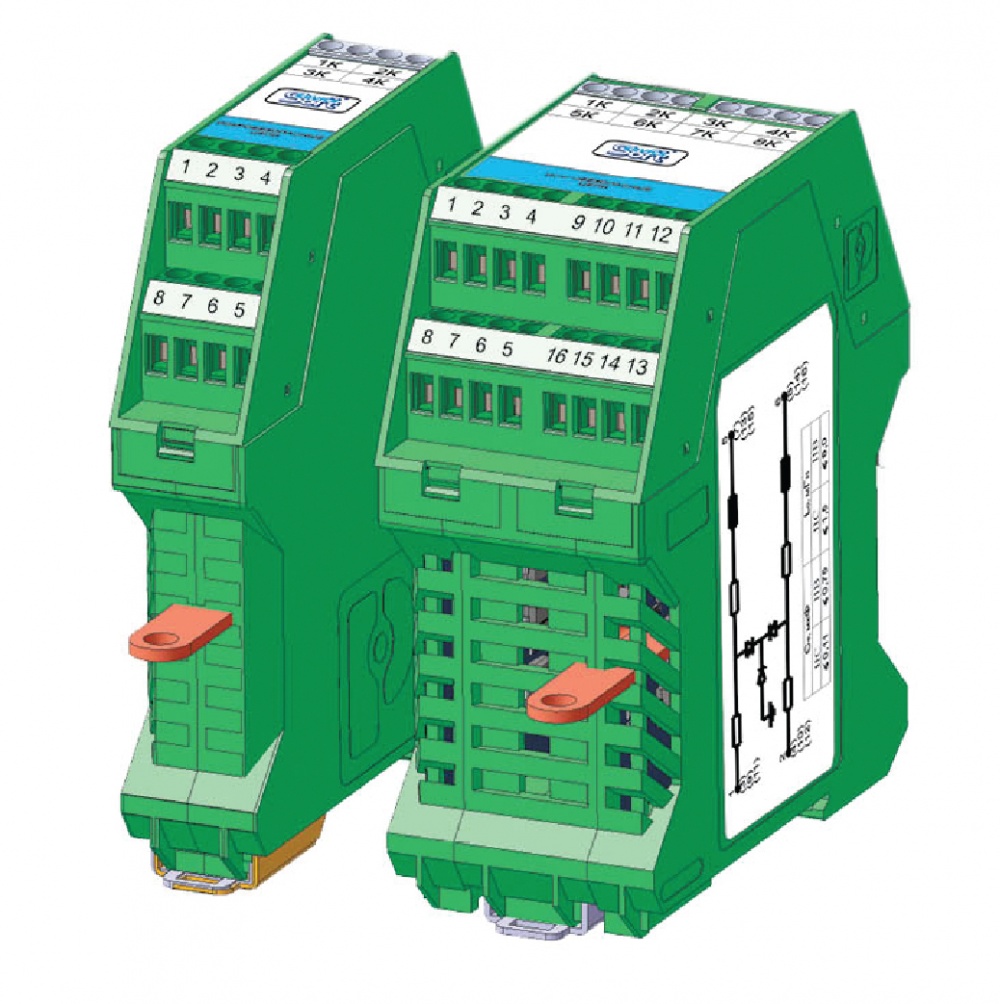

- Удобный корпус из высококачественного пластика, крепление на DIN-рейку;
- Обеспечение двойного заземления искробарьера: через лепесток заземления и через DIN-рейку. Размеры лепестка заземления позволяют подключать провод заземления сечением 4 мм², обеспечивающего надежное заземление. Также подключение заземления не задействует клеммы искробарьера, что позволяет увеличить количество подключаемых датчиков к одному искробарьеру;
- Большое количество искробезопасных каналов в одном корпусе барьера (до 8 каналов) значительно снижает стоимость одной единицы искробезопасной цепи;
- Двухрядное расположение клеммных выводов позволяет существенно сэкономить пространство в шкафах автоматики и уменьшить их размеры, что особенно актуально для взрывонепроницаемых оболочек;
- Использование высококачественных FAST ACTING предохранителей, срабатывающих при всплесках тока и напряжения за 1 микро секунду. Обеспечение надежной защиты взрывоопасных зон от попадания в них искровых разрядов;
- Использование в качестве ограничительных стабилитронов TVS-диодов, которые способны подавлять импульсные электрические перенапряжения. TVS-диоды обладают высоким быстродействием, что практически исключает появление выбросов напряжения на нагрузке;
- Низкое проходное сопротивление (130 Ом). Минимальное влияние на передачу сигнала с датчиков (не более 0,1%).
